Monitor ionic negativ atmosferic (oxigen)
Compania noastră a dezvoltat în mod independent un set de monitor de anion atmosferic de înaltă precizie, care este conform cu specificațiile tehnice internaționale, iar toți indicatorii tehnici au ajuns la nivelul avansat internațional. Produsul adoptă un condensator unic de colectare cilindru și o unitate de procesare a semnalului pur importate, cu eficiență ridicată de conversie a sarcinii ionice și colectare a sarcinii stabile. Are caracteristicile unei abilități puternice de anti-interferență, capacitate de protecție împotriva ploii, comunicare stabilă, precizie ridicată a testelor, adaptabilitate puternică la mediu și muncă neîntreruptă pe termen lung pe teren.
Caracteristici
●Metoda de măsurare se bazează pe metoda japoneză de măsurare JIS și îndeplinește standardele de date specificate de funcția de material certificată a Asociației Ion funcțional din Japonia. Acesta este proiectat cu cea mai precisă structură coaxială cu două cilindri. În comparație cu structura plăcii plate de pe piață, a îmbunătățit semnificativ precizia.
●Proiectat pentru funcționare pe termen lung în aer liber, tubul de colectare a senzorilor și circuitul de analiză internă adoptă un design separat, care are caracteristici puternice impermeabile și rezistente la umiditate.
●Senzorul este echipat cu un scut special separat de radiații, rezistent la ploaie și rezistent la soare, potrivit pentru monitorizarea pe termen lung.
●Proiectarea monitorizării hardware interne, monitorizarea în timp real și colectarea tensiunii interne de lucru, ieșire prin RS232 / 485.
●Senzorul dispune de un circuit avansat de amplificare și tehnologie de filtrare, care poate detecta numărul de ioni negativi cu sensibilitate ridicată, stabilitate și precizie.
●Senzorul are o funcție excelentă de ecranare electromagnetică, care poate depăși mai bine influența negativă a electricității statice asupra măsurării.
●Modul avansat de lucru automat, fără procesare manuală, va funcționa automat atunci când porniți;
●Utilizarea materialelor speciale de izolare, rezistenta la supraimfinirea, pentru a asigura o munca normala in medii cu umiditate ridicata.
●Cu o varietate de interfețe și protocoale de date deschise, este utilizat pe scară largă în diferite site-uri de monitorizare a mediului.
●Dimensiuni mici, instalare convenabilă și implementare ușoară la fața locului.
Specificatii
Metoda de măsurare: metoda de aspirare capacitivă
Domeniul de măsurare::0~5×104/cm3
Rezoluție:10/cm3
Ioni de măsurare: oxigen negativ
Eroare: ≤ ± negativ 15% din citire; mobilitatea ionică ≤ ± 15%
Frecvența de eșantionare: 3 minute / ori (implicit din fabrică, poate fi ajustat în funcție de condițiile reale)
Mobilitate:0.4(cm2/V•sec)
Mod de lucru: rotație de sine stătătoare
Interfață de comunicare: Standard RS485
Tensiune de lucru:DC12V
Mediu de lucru:Temperatură:-30~60°C Umiditate:0~100%RH(Fără condensare)
Consum mediu de energie:≤3W
Dimensiune corp:195*88*88(mm)
Dimensiune schiță:300*100*103(mm)
Dimensiunea
Instalare
1.Selectarea locației
●Selectarea locului de instalare poate afecta precizia măsurătorii sau datele echipamentului.
●Punctul de măsurare trebuie să fie zona cu un debit de aer bun, iar locul cu sursă de poluare, ar fi poluantul, particulele fine și aerosolii din aer, trebuie evitat pe cât posibil.
●Este mai bine să aveți surse de apă în apropierea sitului de studiu, în special cascade, fluxuri, fântâni etc., dar să păstrați o anumită distanță pentru a vă asigura că aerul nu este condensat.
●Locația de cercetare nu trebuie să fie locul ușor de lovit de fulger, ar fi punctul de comandă local și câmpul minat de mare altitudine.
●Este mai bine să folosiți vegetația fără vegetație sau cu fundul jos sub și în jurul sitului de studiu, iar vegetația prea mare poate afecta studiul.
●Nu există nicio sursă de interferență în apropierea locului de măsurare. ar fi turnul de transmisie fără fir, unitatea de aer condiționat în aer liber, rețeaua de izolare a metalelor ventilatorului, etc.
●Locul de măsurare trebuie să evite selectarea ieșirii de aer sau a locului cu viteză excesivă a vântului, care are o anumită influență asupra preciziei măsurătorii.
●Cel mai bun timp de măsurare este lung, iar valoarea medie este mai bună. Un timp de măsurare prea scurt nu reflectă datele reale ale locației de măsurare.
●Se recomandă ștergerea datelor brusc ridicate cauzate de interferențe în timpul măsurătorii. Deoarece datele de interferență nu pot reflecta datele reale ale site-ului de măsurare.

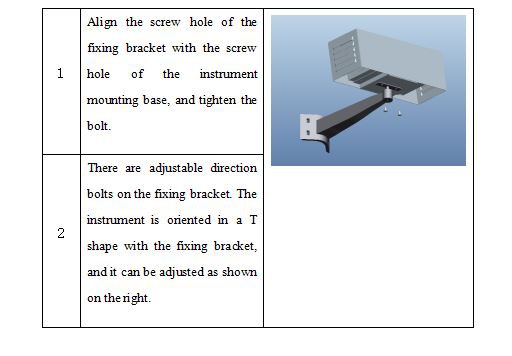

2.Pași de instalare
(1)Deschideți caseta și verificați dacă accesoriile sunt complete. Dacă există vreo omisiune, vă rugăm să contactați compania noastră la timp.
(2)Conectați linia electrică și linia de semnal (consultați partea 6: instrucțiuni de cablare).
(3)Bază fixă de montare.
(4)Fixarea bazei de montare pe un stâlp sau pe un suport.
3.Butoane și afișaje
Indicatorii panelului sunt descriși mai jos:
4. Metoda de cablare
(1)Interfață hardware
Există două prize de aviație pe ambele părți ale instrumentului, care sunt sursa de alimentare, ieșirea de date și două interfețe de expansiune, pow priză de alimentare, com de ieșire de date, și două interfețe de expansiune ch1 și CH2. 4-20mA de ieșire este de 2 pini, RS232 de ieșire este de 3 pini. Cele două interfețe de expansiune sunt patru nuclee, care pot extinde alți senzori sau ieșiri de semnal diferite.
(2)Interfață
5.Interfață de ieșire dispozitiv
Rs485 de ieșire și descrierea protocolului
Suport standard RS-485 autobuz de comunicare.
Folosind transmisia cu pereche răsucită ecranată, distanța de transmisie este mai mică de 1200 de metri.
Gama de tarife Baud: 4800/9600/19200/38400
Intervalul minim dintre cadrele de date este mai mare de 1000ms, iar frecvența de eșantionare recomandată este> 5S / ori.
Utilizați verificarea erorilor cadrului de date CRC16.
6. Metoda de cablare
